一  基 本 参 数：

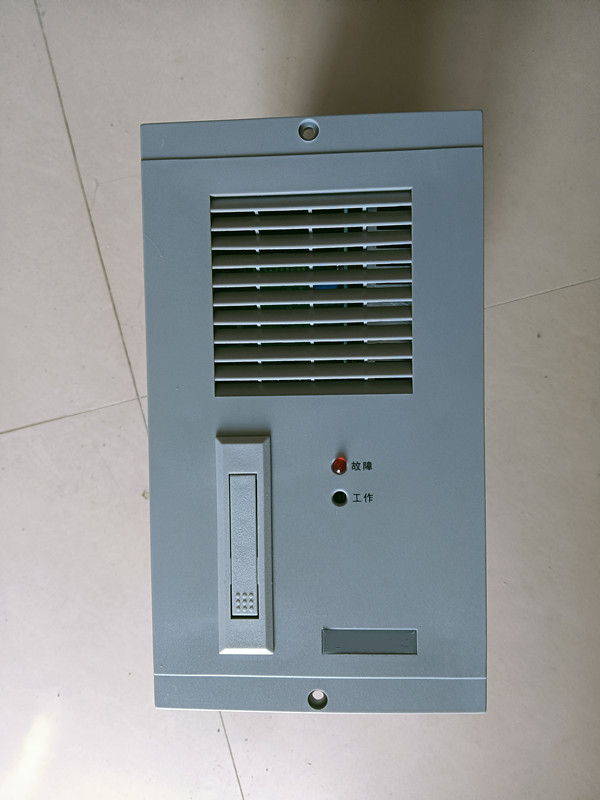

本模块是针对电力直流装置的保护测控一体化装置，

产品支持 RS485 IRIG-B 方式 GPS 对时；灵活的组网方式及规约配置；能提供完善的保护、测量、控制功能。

产品硬件电磁兼容水平符合国家标准。配置灵活、针对性强：装置插件配置简单易用，出口可灵活组态，方便了现场的各种应用要求；通信强大、记录全面：提供双以太网通讯口或者双 RS-485 通讯口，支持 IEC60870-5-103 通讯规约，DL645-2007通讯规约和 IEC 61850 通讯规约； 要求LCD汉字菜单显示，对系统监控和电池自动化管理功能完善，具有与自动化系统连接四遥接口，提供RS232和RS485两种通讯接口选择。

LCD显示，按键操作，人机界面，工作参数、故障状态一目了然。

测量功能：电池电压、控母电压、电池电流、控母电流、模块故障状态、交流故障、绝缘故障。

控制功能：均浮充控制、均充电压、浮充电压、电池限流连续可调。

自动管理功能：电池自动管理，如均浮充自动转换、定期均充、均充限时等。

接口功能：通过RS232、RS485接口实现与自动化接口。

二  主 要 用 途：

  对直流系统整流的监测和保护
